概況

K1+488分離立交橋上跨京秦高速公路，中心樁號K1+488；橋梁跨徑為2孔40米連續梁，橋梁全長86米，全寬13米，車行道凈寬12米。橋梁上部結構采用預應力鋼一砼聯合梁，下部結構為鉆孔樁基礎，中墩墩柱與上部結構固結。
圖紙包括：
QL-01 圖紙目錄.dwg
QL-02 全橋材料數量匯總表.dwg

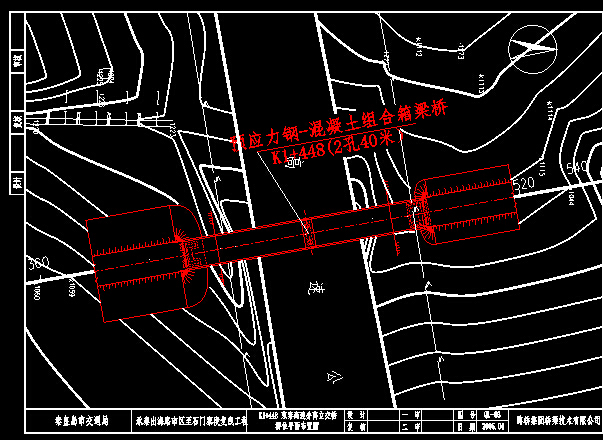

QL-3  橋位平面圖.dwg
QL-04 橋型布置圖.dwg
QL-05 1號橋臺樁基鋼筋構造圖.dwg
QL-06 3號橋臺樁基鋼筋構造圖.dwg
QL-07 2號中墩樁基鋼筋構造圖.dwg
QL-08 橋臺一般構造圖（一）.dwg
QL-09 橋臺一般構造圖（二）.dwg
QL-10 橋臺鋼筋構造圖.dwg等等。
